Banda elástica y no elástica de bordes suaves, cinta para cortina, tirantes finos, cinta lisa, etiquetas impresas, vendajes médicos y cinta verificadora TDM.
Telar de Cintas Estrechas Tipo Suizo Serie NDF
Telar de ingeniería tipo suizo para alta densidad y bordes tejidos ultrasuaves (20 mm a 220 mm). Alta velocidad de hasta 1,400 RPM con bajo nivel de ruido y versión TDM para cinta verificadora.
Innovación y Control de Grado Industrial
El nuevo soporte y placa lateral brindan máxima estabilidad a 1,400 RPM con menor ruido y mayor vida útil de resortes y marcos.
Estabilidad a 1,400 RPM
Soporte y placa lateral de nuevo diseño que reducen la vibración y elevan la velocidad y capacidad productiva.
Cabezal Adelantado +10 mm
Incrementa la altura del marco de cabezal de tizaje para producir cintas más gruesas y acortar tiempos de ajuste.
Palanca Pisa-Cintas Común
Reduce la presión de trabajo y el ruido operativo en planta, extendiendo la vida útil de los componentes.
Resortes Recubiertos y Micro Relé
Resortes de elevación recubiertos de larga duración, alimentador con resorte de acero y contador por micro relé.
Especificaciones Técnicas: NDF 4/65 y 6/45 (Alta Velocidad)
| Parámetro Técnico | Especificación Estándar | Tolerancia / Opcional | Notas de Ingeniería |
|---|---|---|---|
| Número de Cintas / Salidas | 4 salidas (65 mm) / 6 salidas (45 o 50 mm) | También en 8/27 y 10/20 | Tipo Suizo de bordes suaves |
| Ancho de Cinta | 20 mm a 65 mm | Espesor < 2 mm | Alta densidad de tejido |
| Velocidad Operativa | 1,200 – 1,400 RPM | Control por inversor | Baja emisión de ruido |
| Marcos de Lizos | 16 ~ 20 Marcos Lisos | Resistencia de cadena: 48 | Resortes de elevación recubiertos |
| Potencia del Motor | 1.5 kW (2.0 HP) | Trifásico 220V / 380V | Cubierta frontal ABS norma CE |
| Densidad de Trama | 3.1 ~ 40.5 pasadas/cm | Sensor contador micro relé | Placa alimentadora con resorte de acero |
Todos los Modelos de la SERIE NDF ALTA DENSIDAD (11 Configuraciones)
| MODELO | No. SALIDAS | ANCHO MÁX. | MARCOS LIZO | RESISTENCIA CADENA | POTENCIA | R.P.M. | APLICACIÓN / DENSIDAD | ACCIÓN |
|---|---|---|---|---|---|---|---|---|
| NDF 2/135 | 2 | 135 mm | 14~16 | 48 | 1.5 kW | 600~800 | 3.1 ~ 40.5 pasadas/cm | Cotizar NDF 2/135 arrow_outward |
| NDF 2/165 | 2 | 165 mm | 14~16 | 48 | 1.5 kW | 600~800 | 3.1 ~ 40.5 pasadas/cm | Cotizar NDF 2/165 arrow_outward |
| NDF 2/220 | 2 | 220 mm | 14~16 | 48 | 1.5 kW | 400~500 | 3.1 ~ 40.5 pasadas/cm | Cotizar NDF 2/220 arrow_outward |
| NDF 4/65 | 4 | 65 mm | 16~18 | 48 | 1.5 kW | 1,200~1,400 | 3.1 ~ 40.5 pasadas/cm | Cotizar NDF 4/65 arrow_outward |
| NDF 6/45 | 6 | 45 mm | 16~20 | 48 | 1.5 kW | 1,200~1,400 | 3.1 ~ 40.5 pasadas/cm | Cotizar NDF 6/45 arrow_outward |
| NDF 6/50 | 6 | 50 mm | 16~20 | 48 | 1.5 kW | 1,200~1,400 | 3.1 ~ 40.5 pasadas/cm | Cotizar NDF 6/50 arrow_outward |
| NDF 8/27 | 8 | 27 mm | 16~20 | 48 | 1.5 kW | 1,200~1,400 | 3.1 ~ 40.5 pasadas/cm | Cotizar NDF 8/27 arrow_outward |
| NDF 10/20 | 10 | 20 mm | 16~20 | 48 | 1.5 kW | 1,200~1,400 | 3.1 ~ 40.5 pasadas/cm | Cotizar NDF 10/20 arrow_outward |
| NDF-TDM 4/65 | 4 | 65 mm | 14 | 40 | 1.5 kW | 750 | CINTA VERIFICADORA TDM | Cotizar NDF-TDM 4/65 arrow_outward |
| NDF-TDM 6/45 | 6 | 45 mm | 14 | 40 | 1.5 kW | 750 | CINTA VERIFICADORA TDM | Cotizar NDF-TDM 6/45 arrow_outward |
| NDF-TDM 8/27 | 8 | 27 mm | 14 | 40 | 1.5 kW | 750 | CINTA VERIFICADORA TDM | Cotizar NDF-TDM 8/27 arrow_outward |

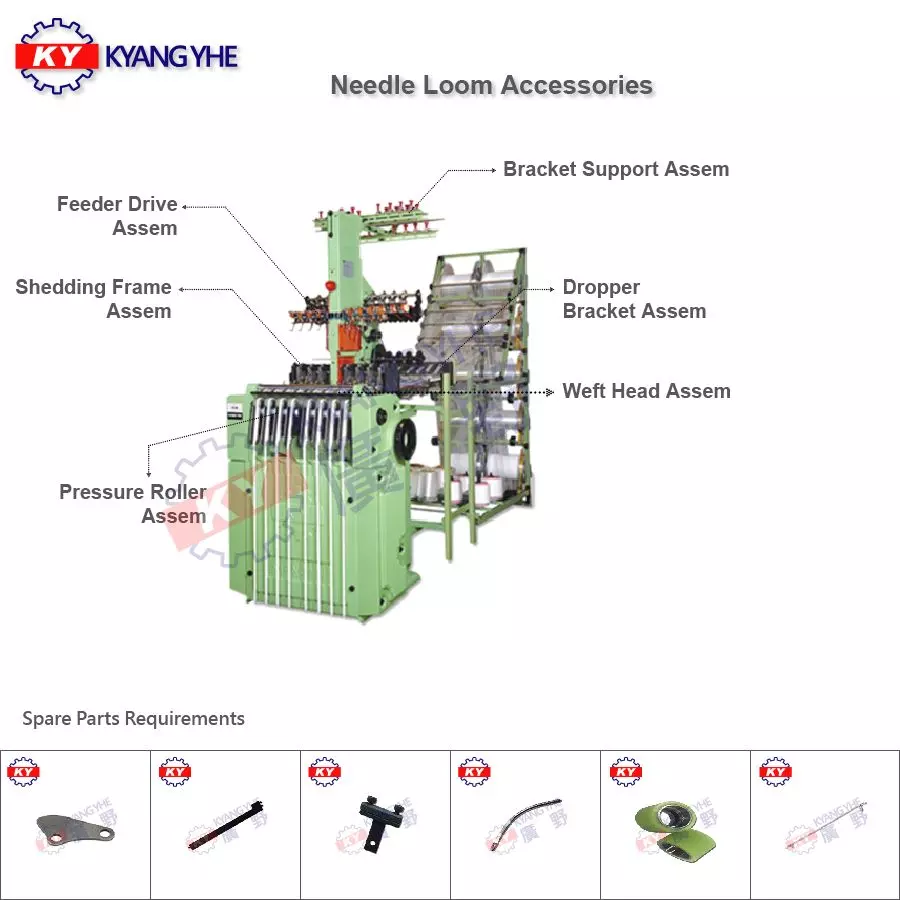

Refacciones Originales de Fábrica y Aplicaciones de Telar de Cintas Estrechas Tipo Suizo Serie NDF
Mayor Productividad con Menor Desgaste de Filamento
Comparación de eficiencia en operación continua 24/7 hasta 1,400 RPM. El balance cinemático de Kyang Yhe reduce la fatiga mecánica del hilado y las paradas por rotura.
Maquinaria Complementaria Recomendada
Kyang Yhe
Telar Jacquard Electrónico Tipo Suizo Serie NDJ
Telar jacquard electrónico de diseño tipo suizo para cintas elásticas de alta densidad con bordes suaves y cintas rígidas (27 mm a 135 mm). Enlazador por barra de torsión y cabezal Staubli DC1 o KYsk hasta 640N.
Kyang Yhe
Máquina Urdidora de Precisión Modelo KY-400
Optimizada para el devanado de precisión en bobinas de formato reducido y polímeros sintéticos rígidos (poliéster no elástico, poliamida/nylon de alta tenacidad y polipropileno) con rodillo en "S".
¿Desea una prueba de tejido con su propia muestra o hilado antes de ordenar?
Analizamos su muestra física en Cuernavaca o en los laboratorios centrales de Kyang Yhe y DAHU en Taiwán para configurar el calibre, número de salidas y barras exactas para su línea de producción.
