Cintas elásticas de alta densidad con bordes suaves, correas para mochilas y calzado, cintas de múltiples puntadas y pretinas jacquard.
Telar Jacquard Electrónico Tipo Suizo Serie NDJ
Telar jacquard electrónico de diseño tipo suizo para cintas elásticas de alta densidad con bordes suaves y cintas rígidas (27 mm a 135 mm). Enlazador por barra de torsión y cabezal Staubli DC1 o KYsk hasta 640N.
Innovación y Control de Grado Industrial
Marco de apertura fijo que mejora el equilibrio y sistema de eslabones de cadena intercambiables para cambios rápidos de patrón.

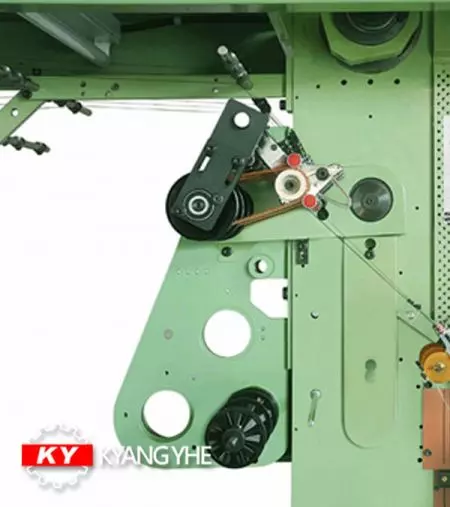

Enlazador por Barra de Torsión
Asegura que cada borde del tejido quede perfectamente preciso, suave y refinado al estilo suizo.

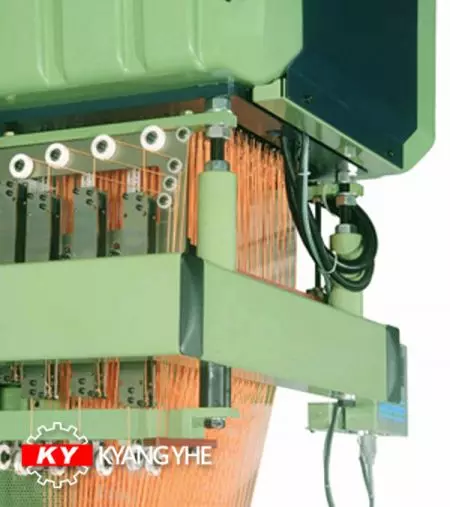

Rodillo Superior Inclinado
El rodillo de desprendimiento superior se inclina hacia adelante para incrementar la potencia de tracción.

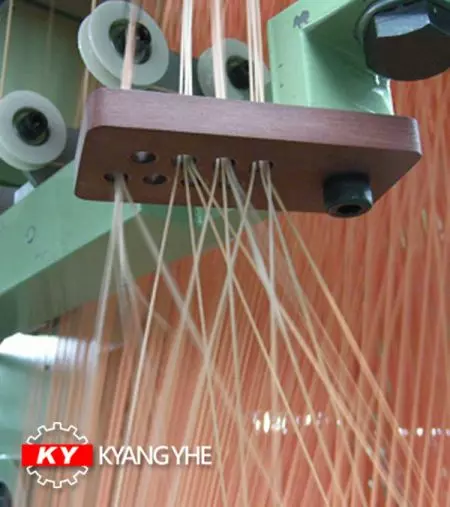

Cabezal Staubli DC1 o KYsk
Varios tamaños de cabezal jacquard (160N a 640N) con gabinete de control eléctrico separado.
Pie y Placa Lateral Reforzados
Nuevo diseño de base y cubierta frontal en material ABS que cumple la normativa internacional CE.
Especificaciones Técnicas: NDJ 4/65, 6/45 y 6/55
| Parámetro Técnico | Especificación Estándar | Tolerancia / Opcional | Notas de Ingeniería |
|---|---|---|---|
| Modelos | NDJ 4/65, NDJ 6/45 y NDJ 6/55 | 4 o 6 Salidas simultáneas | Diseño Tipo Suizo Jacquard |
| Capacidad de Agujas | 280N ~ 448N | Cabezal NDJsk o Staubli NDJs | Control eléctrico separado |
| Velocidad Operativa | 850 – 1,000 RPM | Placa alimentadora con resorte de acero | Marco de apertura fijo estable |
| Marcos de Lizos y Cadena | 12 Marcos Lisos | Resistencia de cadena: 40 | Cambio rápido por eslabones |
| Potencia y Densidad | 2.2 kW | Densidad: 3.1 ~ 40.5 pasadas/cm | Norma Internacional CE |
Todos los Modelos de la SERIE NDJ (NDJsk / NDJs STAUBLI) (6 Configuraciones)
| MODELO | No. AGUJAS | No. SALIDAS | ANCHO MÁX. | MARCOS LIZO | RESISTENCIA CADENA | POTENCIA | R.P.M. | DENSIDAD DE TRAMA | ACCIÓN |
|---|---|---|---|---|---|---|---|---|---|
| NDJ 2/80 | 280N~448N | 2 | 80 mm | 12 | 40 | 2.2 kW | 800 | 3.1 ~ 40.5 cm | Cotizar NDJ 2/80 arrow_outward |
| NDJ 2/135 | 280N~640N | 2 | 135 mm | 12 | 40 | 2.2 kW | 700 | 3.1 ~ 40.5 cm | Cotizar NDJ 2/135 arrow_outward |
| NDJ 4/65 | 280N~448N | 4 | 65 mm | 12 | 40 | 2.2 kW | 850–1,000 | 3.1 ~ 40.5 cm | Cotizar NDJ 4/65 arrow_outward |
| NDJ 6/45 | 280N~448N | 6 | 45 mm | 12 | 40 | 2.2 kW | 850–1,000 | 3.1 ~ 40.5 cm | Cotizar NDJ 6/45 arrow_outward |
| NDJ 6/55 | 280N~448N | 6 | 55 mm | 12 | 40 | 2.2 kW | 850–1,000 | 3.1 ~ 40.5 cm | Cotizar NDJ 6/55 arrow_outward |
| NDJ 8/27 | 160N~240N | 8 | 27 mm | 12 | 40 | 1.5 kW | 850–1,000 | 3.1 ~ 40.5 cm | Cotizar NDJ 8/27 arrow_outward |
Refacciones Originales de Fábrica y Aplicaciones de Telar Jacquard Electrónico Tipo Suizo Serie NDJ
Mayor Productividad con Menor Desgaste de Filamento
Comparación de eficiencia en operación continua 24/7 hasta 1,000 RPM. El balance cinemático de Kyang Yhe reduce la fatiga mecánica del hilado y las paradas por rotura.
